[IPST++] How to Download IPST++ (wiring) with PX-4000

การดาวน์โหลด IPST-MicroBOX ฉบับ IPST++ (wiring) ด้วย PX-4000

บอร์ด IPST-MicroBOX

สำหรับผู้ที่มีบอร์ด IPST-MicroBOX ลักษณะที่เห็นในรูป ถ้าต้องการอัพเกรดการเขียนโปรแกรม ไปใช้ซอฟต์แวร์ wiring ซึ่งมีขั้นตอนให้ทำตามดังนี้

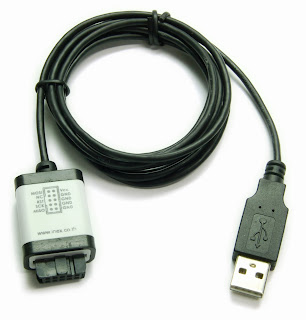

เครื่องโปรแกรม PX-4000

ทุกอย่างก็ดูน่าจะ OK แต่สำหรับผู้ที่มีเครื่องโปรแกรมรุ่น PX-4000 การอัพเกรดวิธีนี้จะต้องใช้การดาวน์โหลดผ่านการสื่อสารอนุกรม  ต้องหาสายดาวน์โหลด เช่น

ตัวแปลง USB เป็น Serial รุ่น UCON-232
สาย UCON-4 ปลายเสียบเข้าโดยตรงกับบอร์ด Display IO หรือ Display Motor

UCON-232+ สาย CX-4  หรือสาย UCON-4 สำหรับการดาวน์โหลด พร้อมกันนี้ยังต้องมีบอร์ด

บอร์ด Display IO

Display IO หรือ Display Motor เสียบไว้กับบอร์ด IPST ของเราอีกด้วย

แต่ถ้ามีเฉพาะบอร์ด IPST-MicroBOX และเครื่องโปรแกรม PX-4000 เท่านั้น จะทำอย่างไรดี

แนวคิดก็คือ เขียนโปรแกรมด้วย wiring แล้วคอมไพล์ให้เป็น hex โค้ด ก่อนดาวน์โหลดโปรแกรมด้วยเครื่องโปรแกรม PX-4000 ครับ

ติดตั้งโปรแกรม

1. โปรแกรม AVR Studio เพื่อเอาเฉพาะโปรแกรม AVRPROG มาใช้งาน  เพื่อให้ใช้งานได้สะดวกหลังจากติดตั้งแล้ว ให้เข้าไปที่ C:\Program Files (x86)\Atmel\AVR Tools\AvrProg แล้วคัดลอกลิงก์ ของ AVRProg มาไว้ที่ Desktop หรือ Start Menu เพื่อเรียกใช้งานได้ง่าย ๆ แบบนี้ครับ

การลาก ShortCut มาวางที่ Desktop

2. โปรแกรม Wiring 0100 โดยโหลดจากลิงก์นี้ครับ http://www.ipst-microbox.com/se/?page_id=45

3. ติดตั้งโปรแกรม Wiring 0100 ได้หน้าจอของโปรแกรมตามนี้ครับ

หน้าตาของโปรแกรม wiring 0100 เวอร์ชั่นเฉพาะสำหรับบอร์ด IPST และ IPST-SE



ทดสอบเขียนโปรแกรมง่ายๆ

1.  โปรแกรมไฟกะพริบที่พอร์ต RB4

#include <ipst.h> // include file for IPST-SE
void setup(){
}
void loop()
{
  out_b(4,1);
  sleep(300);
  out_b(4,0);
  sleep(300);
}

2. บันทึกไฟล์ไปยังตำแหน่งที่ต้องการ หรือกด Ctrl+Shift+S

เลือก Save As

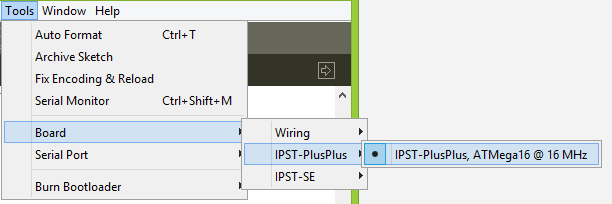

3. เลือกบอร์ดให้เป็น IPST++

เลือกบอร์ดที่ใช้งานเป็น IPST-PlusPlus

4. ทำการคอมไพล์โปรแกรมโดยลักษณะการสร้าง Hex โค้ด โดยเลือกคำสั่ง Build หรือ Ctrl+B

เลือกคอมไพล์ให้เกิดเป็น hex code

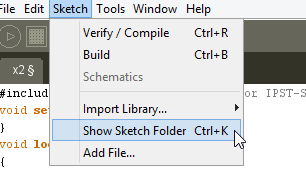

5. เปิดตำแหน่งโฟลเดอร์ที่เก็บไฟล์ Sketch ของเราเอาไว้ โดยเลือกคำสั่ง Show Sketch Folder หรือ Ctrl+K

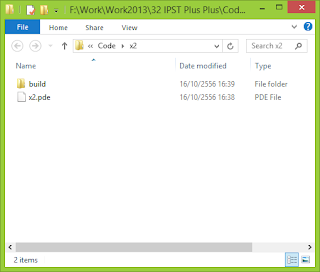

6. จะพบโฟลเดอร์ Build ซึ่งจะเก็บไฟล์ .hex งานของเราเอาไว้

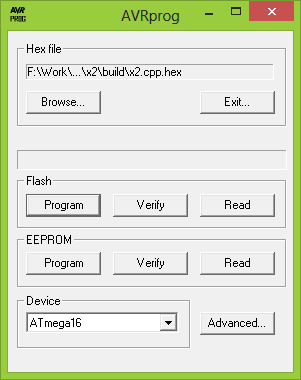

7.เชื่อมต่อสายเครื่องโปรแกรม PX-4000 เข้ากับบอร์ด IPST ให้เรียบร้อยเปิดโปรแกรม AVRProg   Browse โปรแกรมไปที่ ตำแหน่งที่เก็บไฟล์ Hex เอาไว้ จากนั้นกดโปรแกรม เพื่อดูผลการทำงานได้เลยครับ
